Корпуса для ручных приборов
Серия Soft-Case (тип S)
![Ручные корпуса: серия Soft-Case (тип S) Ручные корпуса: серия Soft-Case (тип S)](SoftCase_S.jpg) |
|
-
Углубление для пленочной клавиатуры в верхней части корпуса: 36,10 х 54,60 мм.
-
Максимальный размер печатной платы: 43 х 75 мм.
Стойки для установки платы предусмотрены только в верхней части корпуса.
-
Подробный чертеж корпуса
(формат: PDF, размер: 320 Kb)
Подробный чертеж кольца
(формат: PDF, размер: 157 Kb)
-
В комплект поставки каждого корпуса входят четыре самореза для сборки корпуса и резиновые ножки-заглушки.
-

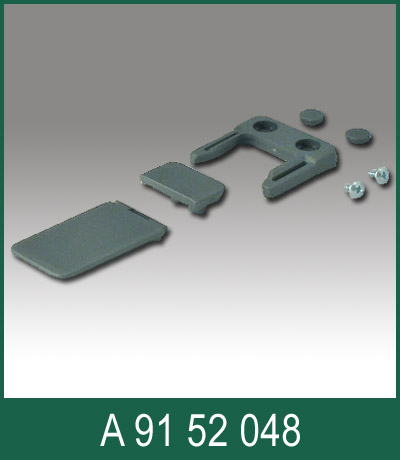

Универсальный набор-защелка позволяет закрепить прибор в кармане или на ремне,
а также надежно разместить на стене. Набор предлагается в трех стандартных цветах.
Защелка крепится на нижней части корпуса двумя саморезами (в комплекте).
Требуется просверлить в стенке корпуса два отверстия диаметром 4,2 мм.
Отверстия размечены на внутренней стороне стенки.
-
Откидывающаяся подставка позволяет установить прибор на столе в наклонном положении.
Подставка предлагается в трех стандартных цветах.
Как и для защелки, для крепления на корпусе требуются два отверстия диаметром 4,2 мм.
Отверстия размечены на внутренней стороне стенки. Саморезы в комплекте.
-
Ушко для подвешивания позволяет носить прибор на шнурке. Внутренний диаметр 2,5 мм.
Ушко защелкивается в отверстии в стенке корпуса. Диаметр отверстия 4 мм.
Толщина стенки корпуса не должна превышать 3 мм.
-
Стандартный цвет белый (RAL9002), серый (NCS S 7502-B) и черный (RAL9005).
-
Материал акрилонитрил-бутадиен-стирол (ABS UL 94 HB) или полиметилметакрилат (PMMA).
-
Уровень защиты IP40.
При использовании резинового кольца IP54.
Индекс по каталогу |
Описание |
выборка по складу и цена |
|
Корпус из АБС белого цвета без батарейного отсека
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|

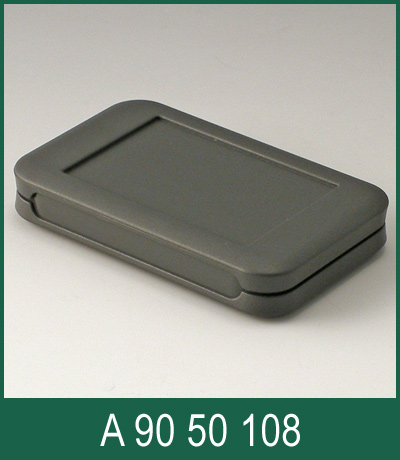

Корпус из АБС серого цвета без батарейного отсека
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Корпус из полиметилметакрилата черного цвета без батарейного отсека
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Кольцо хромированное из АБС
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Кольцо белого цвета из АБС
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Кольцо серого цвета из АБС
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Резиновое кольцо серого цвета
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Кольцо черного цвета из полиметилметакрилата
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Универсальный набор-защелка белого цвета для крепления корпуса на стене, в кармане или на ремне
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Универсальный набор-защелка серого цвета для крепления корпуса на стене, в кармане или на ремне
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Универсальный набор-защелка черного цвета для крепления корпуса на стене, в кармане или на ремне
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Откидывающаяся подставка белого цвета для установки корпуса на столе
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Откидывающаяся подставка серого цвета для установки корпуса на столе
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Откидывающаяся подставка черного цвета для установки корпуса на столе
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Ушко для подвешивания
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Саморезы 2,2 х 5 мм для крепления печатной платы
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Саморезы 2,5 х 5 мм для крепления печатной платы
|
![Выборка по складу в Москве](../img/box_ico1.gif) |
|
Кликнув мышкой по такой пиктограмме в таблице, вы сможете получить для соответствующей позиции
выборку по складу в Москве (включая актуальную цену изделия в рублях).
|
