Алюминиевые корпуса Metcase

Серия Multitec

• Алюминиевые корпуса Multitec разработаны для настенной аппаратуры, применяемой внутри помещений.
• Четыре типоразмера корпусов.
• Классический внешний вид, прочная конструкция.
• В основе корпуса – прочная рамка из профиля и алюминиевого листа. Задняя стенка крепится к рамке винтами. Крепежные отверстия в раме закрыты пластмассовыми заглушками.


  подробнее: «Инструкция по монтажу лицевых панелей» (формат: PDF,  размер: 578 Кбайт)


  В комплект поставки входят 8 медных пружинных контактов для электрического соединения рамки и задней стенки.
• Крепление к стене непосредственно через отверстия в задней стенке или с помощью дополнительной рамы.
  В первом случае обеспечивается удобный доступ внутрь прибора без его демонтажа.
  Второй вариант удобен для монтажа корпуса целиком. Корпус закрепляется в раме, установленной на стене или на щите.

  Нижняя часть рамки имеет область с уменьшенной толщиной стенки, предназначенную для установки соединителей.
• Два типа лицевых панелей:

  1. FF – с наружним креплением. Лицевая панель имеет отверстия.
  2. RF – с внутренним креплением. Лицевая панель имеет шпильки M2.5 и крепится гайками через отверстия в рамке. При использовании панели RF внешняя поверхность остается ровной. Этот тип используются с пленочными декоративными панелями.
  Подробнее см. инструкцию по монтажу лицевых панелей.
• Для встроенных применений можно использовать монтажную раму.
• Для удобства монтажа компонентов на заднюю стенку можно заказать монтажную панель.
  В комплекте:  панель,  6 стоек  и  12 винтов.
• Рамка корпуса покрыта светло-серой  (RAL 7035)  или черной  (RAL 9005)  эмалью.
  Задняя стенка не окрашена.

Тип	Индекс по каталогу	ширина, мм	высота, мм	глубина, мм	чертеж, PDF	выборка по складу и цена
S	M5215105 M5215109	150	150	65	корпус
SL	M5216105 M5216109	250			корпус
M	M5225205 M5225209		250	100	корпус
L	M5235205 M5235209	350			корпус

Лицевые панели:

Тип	для корпусов	Индекс по каталогу	Описание	чертеж, PDF	выборка по складу и цена
FF	S	M5215601	Лицевые панели для монтажа снаружи корпуса	панель
	SL	M5216601		панель
	M	M5225601		панель
	L	M5235601		панель
RF	S	M5215610	Лицевые панели для монтажа изнутри корпуса	панель
	SL	M5216610		панель

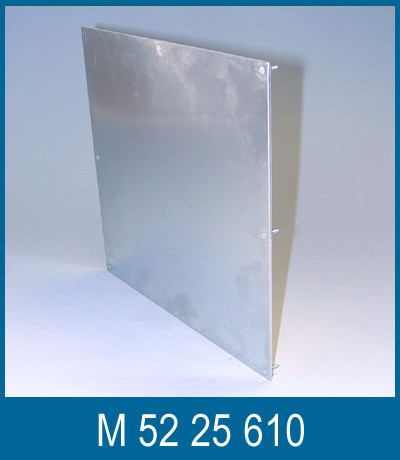

	M	M5225610		панель
	L	M5235610		панель

Аксессуары:

Тип	Индекс по каталогу	Описание	чертеж, PDF	выборка по складу и цена
S	M5215101	Монтажная рама	чертеж
SL	M5216101		чертеж
M	M5225101		чертеж
L	M5235101		чертеж
Контакты	M5200003	Комплект из 8 медных пружинных контактов

Кликнув мышкой по такой пиктограмме в таблице, вы сможете получить для соответствующей позиции выборку по складу в Москве (включая актуальную цену изделия в рублях).
