Пультовые корпуса
Серия Comtec
 |
 |
 |
 |
- Современный «мягкий» дизайн и эргономичная конструкция. Сочетание округлой формы и плоских поверхностей, удобных для размещения индикаторов и соединителей.
- Предназначены для установки на столе и монтажа на стену.
- Применяются для измерительных и управляющих систем в промышленности и медицине, лабораторных приборов, устройств передачи данных и контроля доступа.
- Корпус состоит из двух частей, соединяемых двумя саморезами.
- Небольшой угол наклона передней панели позволяет удобно расположить на ней органы управления и индикаторы.
- Большое внутреннее пространство.
- На задней стенке корпусов имеется плоская поверхность, удобная для установки разъемов.
- Углубление для пленочной клавиатуры.

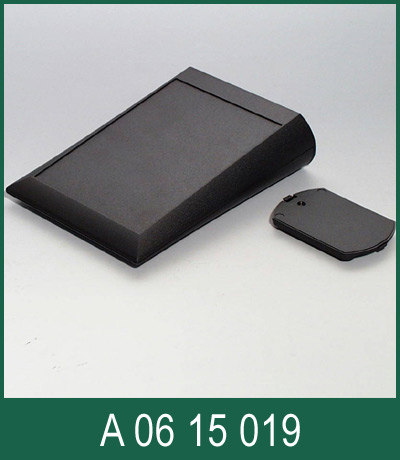

- 7 типоразмеров корпусов, 4 типоразмера имеют версии с крышкой в нижней части для батарейных отсеков.
- 3 стандартных батарейных отсека для установки внутри корпуса (подробнее см. аксессуары).
-
Помимо стандартных батарейных отсеков внутри корпуса можно установить различные батарейные отсеки.
Например, на печатную плату. Доступ к элементам питания – через крышку в нижней части корпуса. -
В комплект поставки входят:
– самоклеящиеся силиконовые ножки;
– комплект саморезов для сборки корпуса. - Стандартные цвета – белый (RAL 9002) и черный (RAL 9005).
- Материал – акрилонитрил-бутадиен-стирол (ABS).
- Уровень защиты – IP40.
СМОТРИ ЕЩЕ:
Оригинальная документация
по серии Comtec:
фрагмент фирменного каталога
на русском языке (формат: PDF,
размер: 320 Kb)
по серии Comtec:
фрагмент фирменного каталога
на русском языке (формат: PDF,
размер: 320 Kb)
» скачать
БОЛЬШОЙ ПЛЮС:
МЫ РЕКОМЕНДУЕМ:
Уникальные миниатюрные соединители и разъемы для ответственных применений производства компании NICOMATIC позволят вам существенно сократить вес и размеры ваших приборов.
| Тип | Индекс по каталогу | ширина, мм |
глубина, мм |
высота, мм |
углубление на верхней части, мм |
макс. размер печатной платы (верхняя, нижняя части корпуса), мм |
чертеж, |
цена, руб. > 100 шт.* |
выборка по складу |
||
| 120F |
|
120 | 150 | 20 / 42,8 | 87,85 x 109,85 | 94 x 123 / 105 x 137 | корпус | 470,0 |  |
||
| 120H |
|
40 / 62,8 | 94 x 128 / 105 x 137 | корпус | 497,0 | ||||||
| 150F |
|
150 | 200 | 20 / 51,5 | 117,85 x 159,80 | 124 x 175 / 130 x 187 | корпус | 600,0 | |
||
|
корпус | 640,0 | |||||||||
| 150H |
|
40 / 71,5 | корпус | 610,0 | |
||||||
|
корпус | 660,0 | |||||||||
| 200F |
|
200 | 150 | 20 / 42,8 | 167,75 x 109,85 | 174 x 123 / 185 x 137 | корпус | 600,0 | |
||
|
корпус | 640,0 | |||||||||
| 200H |
|
40 / 62,8 | корпус | 610,0 | |
||||||
|
корпус | 660,0 | |||||||||
| 290H |
|
290 | 200 | 44 / 75,5 | 257,85 x 159,80 | 264 x 167 / 270 x 187 | корпус | 999,0 | |
||
Аксессуары и дополнительные изделия:
| Тип | Индекс | Описание | чертеж, |
цена, руб. > 100 шт.* |
выборка по складу |
||
| Саморезы |
|
Четыре самореза 2,5 х 6 мм для крепления печатной платы. | – | 20,0 | |
||
|
Батарейный отсек
для 4-х элементов
типа AA |
|
Отсек для монтажа внутри корпуса.
В комплект входят крепеж и контакты. Никелированная сталь.
Соответствуют DIN EN 60601 |
– | 220,0 | |
||
|
Батарейный отсек
для 4-х элементов
типа AA |
|
Отсек для монтажа внутри корпуса. В комплект входит только крепеж, контакты заказываются отдельно. |
– | 120,0 | |
||
|
Контакты
батарейного отсека для
4-х элементов типа AA |
|
Комплект луженых контактов (2 одинарных и 3 двойных). | – | 70,0 | |
||
|
Батарейный отсек
для 1-й батареи
типа PP3 («крона») |
|
Отсек для монтажа внутри корпуса. В комплект входит только крепеж, контакты заказываются отдельно. |
– | 110,0 | |
||
|
Батарейный отсек
для 2-х батарей
типа PP3 («крона») |
|
Отсек для монтажа внутри корпуса. В комплект входит только крепеж, контакты заказываются отдельно. |
– | 110,0 | |
||
|
Контакт
для 1-й батареи
типа PP3 («крона») |
|
Контакт с проводом для одной батареи 9В типа PP3 («крона») | – | 10,0 | |
||
|

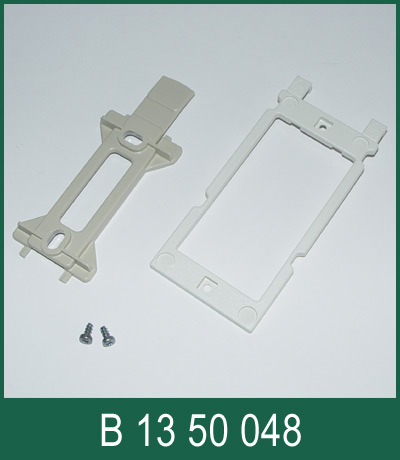

Крепление на стену
для Comtec 120
|
|
Комплект состоит из настенного кронштейна и рамки. Рамка закрепляется на стенке корпуса с помощью саморезов (в комплекте). С помощью рамки корпус держится на кронштейне. |
чертеж | 100,0 | |
||
|
Крепление на стену
для Comtec 150, 200, 290
|
|
110,0 | |
||||
|
Пленочная клавиатура
для Comtec 120
|
|
Стандартная пленочная клавиатура (20 клавиш, 87,8 х 109,8 мм) | – | 332,0 | |
| * |
Стоимость изделий является ориентировочной. Цена корпусов может незначительно изменяться в зависимости от курса евро. Цены действительны для продажи в России. The prices are preliminary. The prices could be changed slightly along with EURO rate. The prices are valid for deliveries in Russia ONLY! |
